Laboratorio #4

DESCRIPCIÓN:

Este laboratorio consiste el controlar un LED RGB desde el Arduino, vía PWM con 3 potenciómetros, uno para cada color (rojo, verde, azul), con los potenciometros controlaremos la intensidad de cada color. lo realizaremos usando arduino.


MATERIALES:

• Arduino
• 1 LED RGB
• 3 resistencias
• 3 potenciometros
• Computador (con el IDE de Arduino, y el driver adecuado instalados)

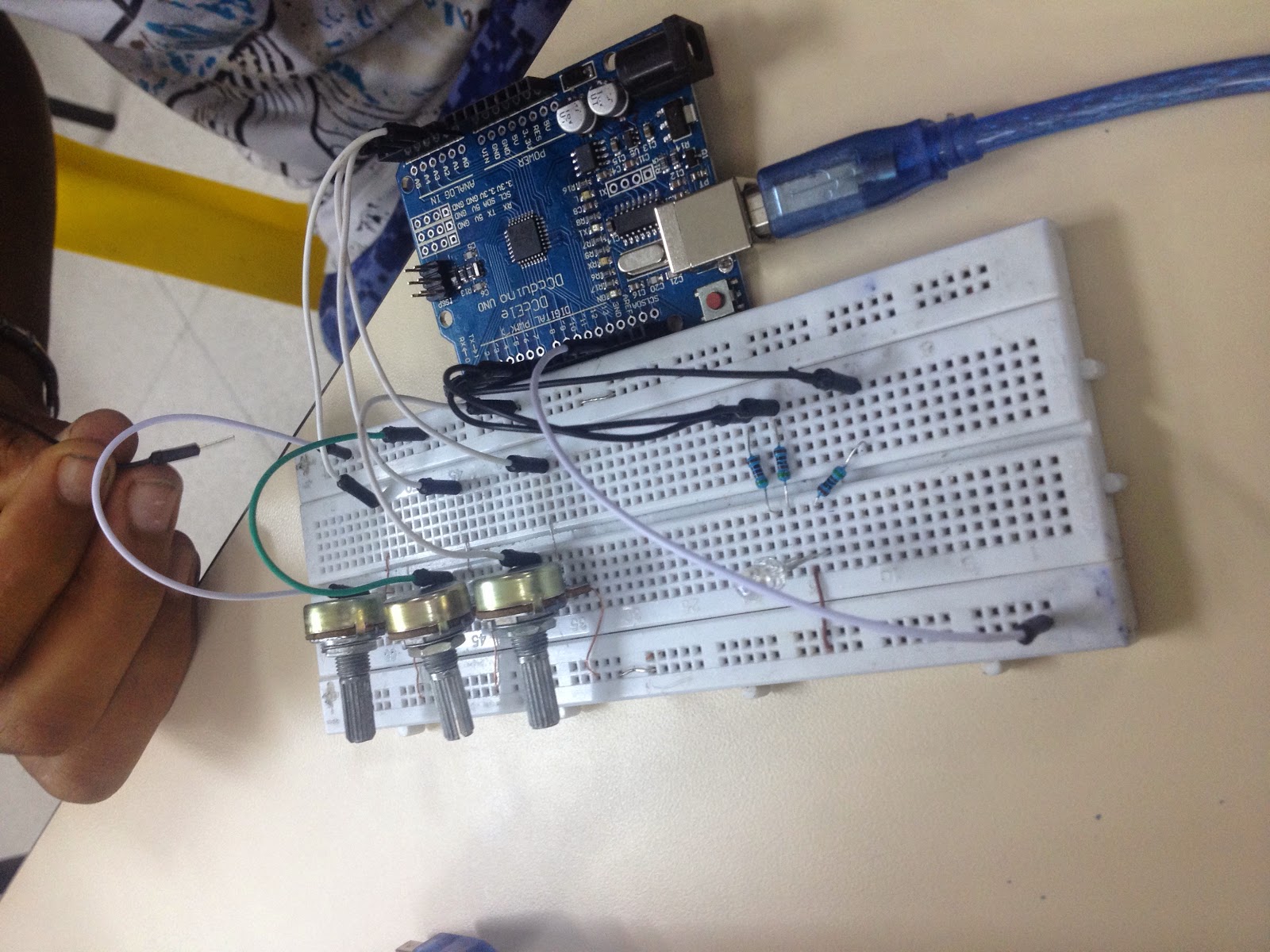

MONTAJE PASO A PASO:

• montamos el LED RGB en la protoboard

• posteriormente le añadimos una resistencia a cada color del LED para protegerlos.

• montamos los tres potenciometros en la protoboard

• realizamos las conexiones del cicuito en la protoboard con el arduino, teniendo el cuenta el GND y el pin out para cada color del  LED según nuestra programación.

DIAGRAMAS  (USANDO FRITZING)

• En protoboard

• Esquemático

•  En PCB

VIDEO DEL FUNCIONAMIENTO:

CÓDIGO FUENTE EN ARDUINO:
